NGH纳米非晶超硬梯度涂层

应用范围：

主要应用领域

高速机加工和难加工方面的应用

冷变形模具

挤压和冲压成型模具

易磨损件

喷射注塑模具

PCB用微钻和锣刀

各种规格钻头及切刀

高温操作

粉末冶金及压印模具

应用案例

在针横机上的应用

500小时台架试验结果

在精冲上的应用

测试参数：

冲头材质：M2高速钢     螺丝型号：P30型     线材材质：1018线材      机台冲速：10000pcs/h

在冲压模具上的应用

测试参数：

使用镀层：NGH镀层      产品材质：CRS      冲模材质：ASP23

冲压模具涂层产品

在粉末冶金模具上的应用

一般粉末冶金模具特别是磁铁模具在没有使用NGH镀层以前，使用周期仅为1个月左右，使用NGH镀层以后，使用周期可以提高到3~4个月左右。一些粉末冶金模具在没有使用NGH镀层以前，使用寿命仅为10~20万次，在使用NGH镀层以后，使用寿命提高到40~60万次，某些特别粉末冶金模具的使用寿命可以提高到70~80万次，效果非常明显。

在PCB微钻上的应用

钻孔参数（S125KRPM）

板层数:8层板         板厚：41～48mils      Layup：L 2/9电镀后铜厚约1.6mil

钻咀直径：0.3mm       镀层种类：NGH纳米梯度超硬镀层

经过对比测试：

镀层钻咀钻孔6000后，孔的位置均在3mil范围内，普通钻咀由于发生了严重的崩口，有部分孔超出了3mil的范围，证实经NGH镀层处理后的钻咀钻孔精确度比普通无镀层钻咀好；

从钻孔测试情况看，镀层微钻钻孔寿命提高3倍以上时，钻孔品质完全符合要求（孔位精度3mil以内CPK值大于1.33，孔壁粗糙度<1.2mil，孔壁钉头小于1.5倍)；

使用NGH-1型镀层可以有效节省钻咀加工成本30%以上，同时由于大幅延长微钻的有效使用时间，从而减少了大量的停机换钻时间，直接提高了生产效率，给用户带来明显的收益。

PCB微钻涂层产品

GIC纳米非晶自润滑涂层

应用范围

汽车发动机及零配件     切削工具和成型模具    机械设备易磨件    纺织工业用无油润滑零配件

在潮湿环境下作业的设备活动部件     食品行业用零配件

雨雪领域     住模成型设备的零部件     要求低摩擦系数的零配件

应用案例

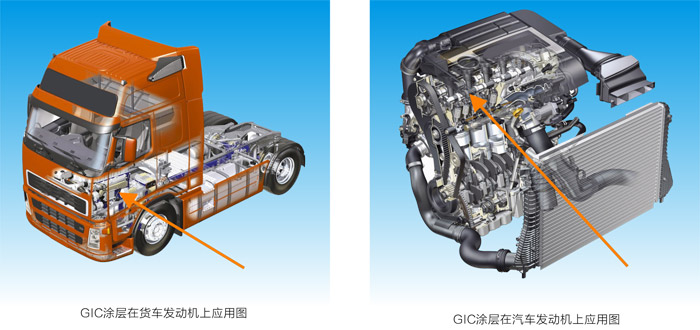

在汽车行业的应用

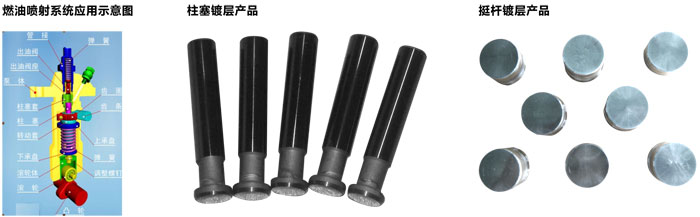

燃油喷射系统应用之柱塞台架试验

发动机系统之挺杆台架实验

速缝纫机行业快速发展的同时，漏油、不耐磨问题成为制约行业发展的瓶颈，GIC涂层在高速工业缝纫机产品上的应用有效解决了这一问题，实现了无油润滑和超强耐磨的双重性能。

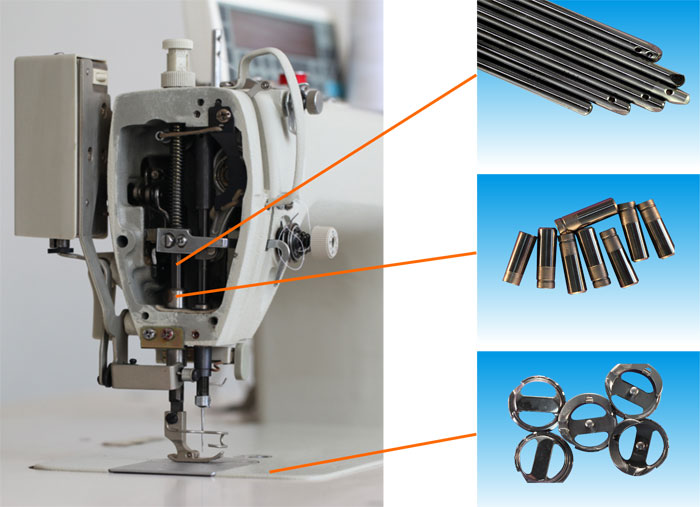

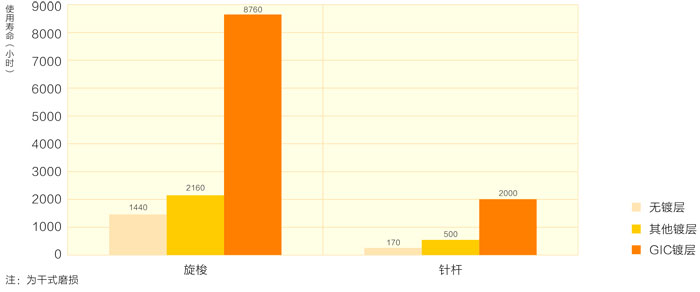

在缝纫要旋梭和针杆上的应用对比

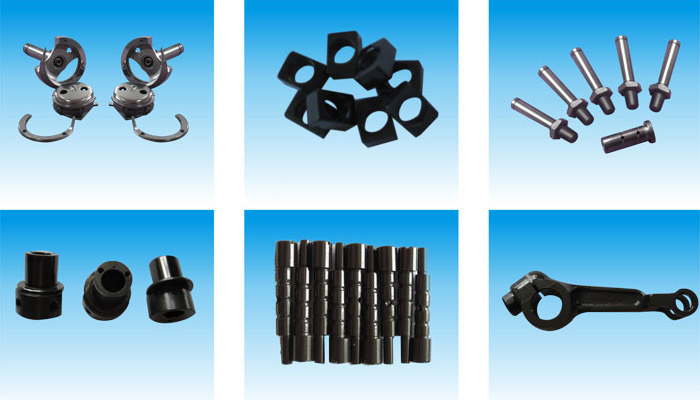

其它缝纫机镀膜零件

MoST纳米非晶自润滑涂层

应用范围

需要减磨的精密制品

易磨损件

真空配件和航空航天配件应用

需低摩擦系数的精密制品

干式加工刀具

冲压模具

成型模具

成型刀具和模具

应用案例

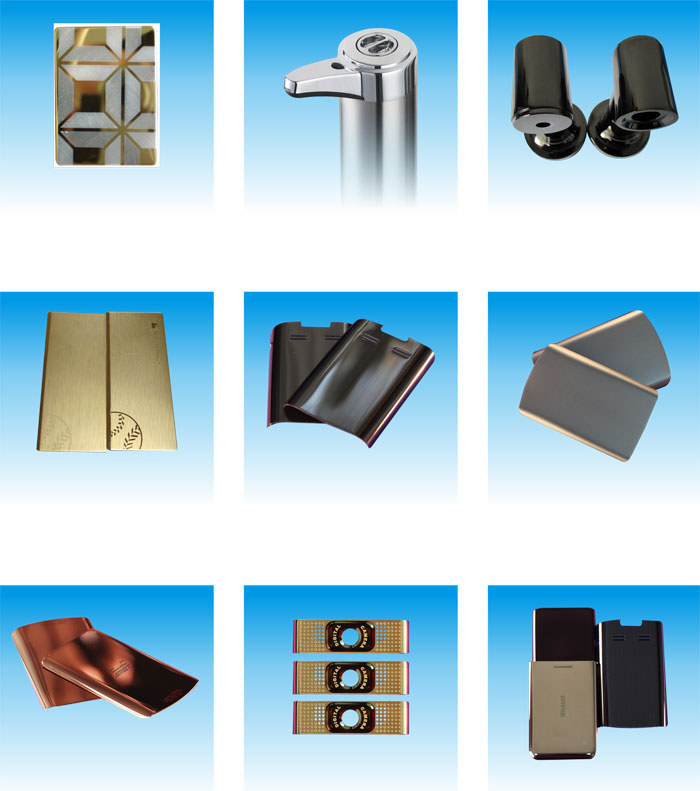

装饰性涂层

特点

磁控溅射多弧溅射技术有结合，可生成色系丰富的高品质膜层，抱括但不限于;IP铬色、IP金色、IP锖色、IP咖啡色、IP钛金色、IP仿金色、IP黑色、IP香槟色等.

在两种物理沉积方式下，膜层和基体很容易形成扩散层，膜层结合力好；

入射粒子能量高，所以膜层硬度高，具有很高的耐磨、耐刮性能；

膜层光洁度高，不易粘手印；

膜层耐腐蚀性好

涂层种类及应用范围
