1

名    称

镀层厚度检测仪

2

型    号

POD-1

3

设备结构

3.1

外形尺寸

400 (L )mm×300 (W)mm×200 (H) mm

3.2

马    达

T.W.T电机，型号：41K 25RGN-C

3.3

转速调控器

T.W.T转速调控器,

4

设计供电

AC 220V±5%，50HZ，100VA

5

环境要求

温度：＜40℃；湿度：＜80%RH

6

研 磨 球

材质：铬钢球，Φ30mm

7

研磨材料

金刚石研磨膏，粒度：W0.5

1

名    称

镀层硬度测试仪

2

型    号

HXS－1000A

3

设备结构

3.1

外形尺寸

395（L）×250（W）×490（H）mm

3.2

压    头

维氏（HV）压头

3.3

载 物 台

尺寸：110×110mm，移动量：25mm，最小移动量：0.01mm

4

测量系统

4.1

试验负载

10、25、50、100、200、300、500、1000

4.2

加载方式

直接数字控制，自动完成加、卸试验负荷

4.3

试验力保持时间

1－99秒

4.4

压头物镜转换

直接数字控制，自动完成

4.5

物镜倍率

测量40X    观察10X

4.6

数显分辨率

0.03μm

4.7

试样尺寸

最大高度90mm

4.8

摄影通道

有

5

设计供电

AC220V±10％、50Hz、60W

6

显示内容

d1，d2，HV、（HK、HRC转换），F、T、COUNT状态

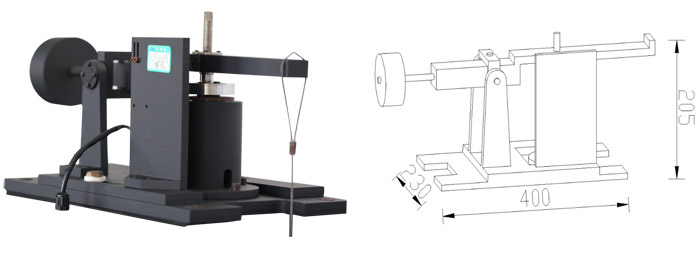

1

名    称

镀层摩擦磨损试验仪

2

型    号

POD-1-AUTO

3

设备结构

3.1

外形尺寸

400 (L )mm×2300 (W)mm×205 (H) mm

3.2

悬臂长度

悬臂长度：310mm，精度：±0.01％

3.3

控制计算机

Dell，商用级，硬盘160G，17″LCD，标准RS232配置

3.4

电    机

Panasonic伺服电机，型号：MHMA102P1H，额定转速：2000r/min

3.5

加载砝码

产地：宁波汇通砝码，材质：不锈钢，精度：E2级

3.6

负载量程

量程：0.2-50N

4

设计供电

AC 220V±5%，50HZ，100VA

5

环境要求

温度：＜40℃；湿度：＜80%RH

6

控制系统

6.1

控制方式

电脑自动控制，人机界面操作

6.2

操作系统

基于 WINDOWS 2000及以上操作系统

6.3

电机控制驱动器

Panasonic驱动器，型号：MBDDT22100032，机架型号：B型

6.4

悬臂梁式压力传感器

日本NMB原装，型号:C2G1-10K，精度:±0.02%F•S

6.5

计算机测控软件

自主研发

6.6

运算控制板

精度1级

6.7

数据采集

采集速率：10次/秒；标准RS232端口

7

软件功能

7.1

图像输出

可以实时显示测试曲线图；可指定任意时间段观察曲线

7.2

实时采集

试验力－时间数据同步采集；负荷传感器信号实时采；
电机旋转圈数实时采集；负荷数据校准；
测试数据、曲线永久保存

7.3

数据转换

可进行min/Sec时间单位切换；负荷可以进行N/kgf单位切换

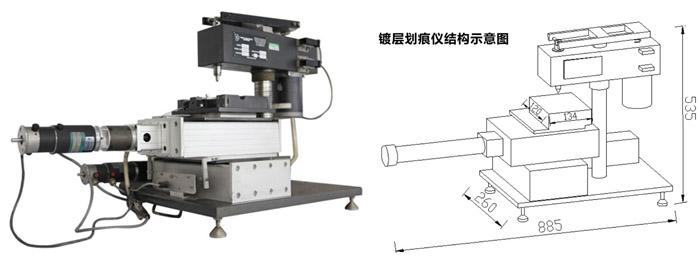

1

名    称

高载荷划痕测试仪Revetest (1N - 200N)

2

型    号

3

设备结构

3.1

外形尺寸

885（L）×260（W）×535（H）mm

3.2

XY工作台

70mm X 20mm

3.3

划痕针头

材质：金刚石

3.4

声发射传感器

CMS原装声发射传感器

4

正向载荷范围

0.5-200N

5

载荷分辨率

3mN

6

最大摩擦力

200N

7

摩擦力分辨率

3mN

8

最大划痕长度

70mm

9

最大划痕深度

1mm

10

设备设计标准

符合国际工业标准ASTM、C1624、EN 1071
